2.Struktur ATom

Struktur Atom, Partikel Penyusun, Model, Proton, Elektron, Neutron, Penemuan, Inti, Nomor Massa, Muatan, Contoh Soal, Pembahasan, Isotop, Isoton, Isobar - Untuk mengidentifikasi struktur atom, kita tidak dapat melakukan pengamatan secara langsung terhadap atom sebab atom terlalu kecil untuk diamati secara langsung. Saat ini, atom telah dapat dilihat dengan menggunakan mikroskop STM (Scanning Tunneling Microscope) dan AFM (Atomic Force Microscope) sehingga sifat dan karakteristik dari bentuk atom dapat diamati dengan lebih jelas. Gejala yang ditimbulkan atom dapat dipelajari, seperti warna nyala, difraksi, sifat listrik, sifat magnet, dan gejala-gejala lainnya.


A. Partikel Penyusun Atom

Sebelum ilmu Kimia berkembang, para filsafat Yunani Kuno sudah mengenal istilah atom. Menurut pandangannya, atom adalah partikel terkecil yang membangun materi. Dengan teknologi modern, atom dapat diurai menjadi partikel-partikel yang lebih kecil, dinamakan partikel subatom, yaitu elektron, proton, dan neutron.


Keberadaan elektron dapat diketahui berdasarkan percobaan sinar katode (Sir William Crookes, 1879). Dalam percobaannya, Crookes menggunakan alat yang disebut tabung sinar katode atau disebut juga tabung Crookes (lihat Gambar 1).
Tabung sinar katode Crookes
Gambar 1. Tabung sinar katode (tabung Crookes)
Jika tabung Crookes dihubungkan dengan sumber arus searah tegangan tinggi maka katode akan memancarkan berkas sinar menuju anode. Sinar itu dinamakan sinar katode. Sinar katode memiliki massa. Hal ini dapat dilihat dengan memutarnya baling-baling yang dipasang pada jalannya berkas sinar katode (Gambar 1). Pengamatan lain menunjukkan, sinar katode dapat dibelokkan oleh medan listrik menuju kutub positif listrik. Hal ini membuktikan bahwa sinar katode memiliki muatan negatif (perhatikan Gambar 2).
Sinar katode dibelokkan oleh medan listrik
Gambar 2. Sinar katode dibelokkan oleh medan listrik
Berdasarkan fakta tersebut, apa yang dapat Anda simpulkan? Stoney menamakan sinar katode dengan istilah elektron. Dengan demikian, elektron memiliki massa dan bermuatan negatif. Jika bahan katode diganti dengan logam lain selalu dihasilkan sinar katode yang sama. Hal ini membuktikan bahwa sinar katode atau elektron merupakan partikel dasar penyusun materi.

Contoh Soal Mengidentifikasi Sifat-Sifat Elektron (1) :

Elektron dapat dibelokkan menuju kutub positif listrik sehingga disimpulkan bahwa sinar katode bermuatan negatif. Apakah dasar hukumnya?

Penyelesaian :

Benda-benda yang muatannya berlawanan akan tarik-menarik. Dengan demikian, dapat disimpulkan bahwa elektron bermuatan negatif.


Keberadaan proton dibuktikan melalui percobaan tabung Crookes yang dimodifikasi (perhatikan Gambar 3).
Tabung Crookes diisi gas hidrogen dengan tekanan rendah
Gambar 3. Pada tabung sinar katode yang dimodifikasi, sinar katode mengionisasi gas dalam tabung yang mengakibatkan gas dalam tabung bermuatan positif. Gas yang bermuatan positif ini bergerak menuju katode, sebagian dapat melewati celah katode dan menumbuk dinding tabung.
Tabung Crookes diisi gas hidrogen dengan tekanan rendah. Percobaan ini dikembangkan oleh Eugen Goldstein. Jika tabung Crookes dihubungkan dengan sumber arus listrik di bagian belakang katode yang dilubangi maka akan terbentuk berkas sinar. Goldstein menamakan sinar itu sebagai sinar terusan. Oleh karena sinar terusan bergerak menuju katode maka disimpulkan bahwa sinar terusan bermuatan positif. Menurut Goldstein, sinar terusan tiada lain adalah ion hidrogen. Ion ini terbentuk akibat gas hidrogen bertumbukan dengan sinar katode.

Oleh karena ion hidrogen hanya mengandung satu proton maka disimpulkan bahwa sinar positif adalah proton. Penggantian gas hidrogen oleh gas lain selalu dihasilkan sinar yang sama dengan sinar terusan yang dihasilkan oleh gas hidrogen. Hal ini dapat membuktikan bahwa setiap materi mengandung proton sebagai salah satu partikel penyusunnya.

Contoh Soal Mengidentifikasi Sifat-Sifat Proton (2) :

Bagaimanakah terbentuknya ion hidrogen dalam tabung sinar katode? Jelaskan.

Pembahasan :

Ketika tabung Crookes dihubungkan dengan arus listrik, sinar katode akan terpancar menuju anode. Dalam perjalanannya menuju anode, sinar katode bertumbukan dengan gas hidrogen yang terdapat dalam tabung sehingga terbentuk ion hidrogen yang bermuatan positif.


Keberadaan neutron dalam atom ditemukan oleh J. Chadwick melalui percobaan penembakan unsur berilium oleh partikel alfa kecepatan tinggi. Dari percobaan tersebut, terbentuk partikel yang tidak dipengaruhi medan magnet dan dapat bertumbukan dengan parafin (Gambar 4). Partikel alfa adalah partikel bermuatan positif yang dipancarkan oleh unsur radio aktif.
Diagram alir pelepasan partikel neutron
Gambar 4. Diagram alir pelepasan partikel neutron
Data percobaan menunjukkan bahwa sinar yang keluar dari target berilium tidak dipengaruhi oleh medan magnet. Ketika sinar yang keluar dari target berilium menumbuk parafin, proton akan keluar dari parafin dengan kecepatan tinggi. Chadwick menyimpulkan bahwa partikel yang keluar dari unsur berilium tidak bermuatan dan memiliki massa hampir sama dengan massa proton. Partikel tersebut dinamakan neutron.

Catatan :

Partikel alfa adalah partikel yang dipancarkan oleh unsur radioaktif yang bermuatan positif.

1.4. Massa dan Muatan Partikel Sub Atom

Berdasarkan percobaan yang dilakukan oleh Sir Joseph J. Thomson (1897) dan Robert A. Millikan (1906), massa dan muatan partikel sub atom dapat ditentukan. Untuk menyatakan massa subatom, massa proton dan neutron ditetapkan sama dengan satu, sedangkan elektron  kali massa proton. Massa proton sesungguhnya adalah 1,67 × 10–27 kg dan massa elektron sesungguhnya adalah 9,11 × 10–31 kg.

Berapakah muatan elektron? Pertanyaan ini dijawab pada abad ke-20 oleh ahli fisika Amerika, Robert A. Millikan. Penelitiannya yang terkenal dinamakan percobaan Tetes Minyak Millikan. Pada 1906, Robert A. Millikian berhasil menentukan harga muatan elektron melalui percobaan tetes minyak. Minyak disemprotkan sampai tetesan minyak jatuh melalui celah yang terdapat pada pelat bagian atas dan tetesan minyak memasuki ruang di antara dua pelat yang dipasang sejajar. Jika gas Z di antara kedua pelat itu disinari dengan sinar-x maka gas Z akan melepaskan elektron dan elektron ini terikat oleh tetesan minyak :

Z + sinar-x → Z+ + e.

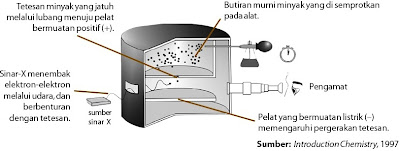

Percobaan tetes minyak Millikan untuk mengukur muatan elektron
Gambar 5. Percobaan tetes minyak Millikan untuk mengukur muatan elektron
Dengan mengatur potensial pada pelat P, gerak tetesan minyak dapat diatur naik turun, gerakan ini dapat diamati melalui teleskop (Gambar 5). Turunnya tetes minyak akibat gaya gravitasi (mg) dan naiknya tetes minyak diatur oleh potensial untuk mengimbangi gaya gravitasi yang besarnya sesuai dengan hukum Stokes (6πη rv), dengan r = jari-jari minyak, v= kecepatan jatuh minyak, dan η = viskositas minyak. Dari percobaan tetes minyak, Millikan menemukan bahwa muatan tetes minyak (q) selalu merupakan kelipatan bilangan bulat dari 1,6 × 10–19 C, yakni:

q = n e, dengan n = 1, 2, 3, ..., i

Hal ini disebabkan satu tetes minyak dapat menangkap elektron sebanyak kelipatan dari bilangan bulat. Oleh karena itu, disimpulkan bahwa muatan sebuah elektron sama dengan 1,6 x 10-19.

Dengan mengetahui besar muatan elektron, harga massa elektron dapat dihitung dengan cara memasukkan harga muatan tersebut ke dalam persamaan angka banding :



yang ditemukan oleh Thomson, yaitu:


Untuk menyatakan muatan partikel subatom, muatan proton sama dengan +1, elektron ditetapkan sama dengan –1, sedangkan neutron tidak bermuatan (netral). Muatan elektron dan proton sesungguhnya adalah : -1,67 × 10–19 dan 1,67 x 10-19.

Tabel 1. Muatan Partikel Sub Atom.

Partikel Subatom
Massa
Muatan
Eksak (kg)
Relatif
Eksak (coulomb)
Relatif
Proton, p
1,67 × 10 –27
0
+1,60 × 10–19
+1
Neutron, n
1,67 × 10 –27
1
Elektron, e
9,11 × 10 –31

– 1,60 × 10–19
–1



Sekilas  Kimia


J.J Thomson (1856-1940)
Robert A. Millikan (1871-1937)
J.J Thomson Robert A. Millikan
J. J. Thomson menemukan elektron sebagai unit penting dalam arus listrik (atas), Robert A. Millikan menemukan muatan elektron melalui percobaan minyak tetes (bawah).
B. Nomor Atom dan Nomor Massa

Apakah yang dimaksud dengan nomor atom dan nomor massa? Kedua besaran ini menyatakan identitas suatu atom untuk membedakan dengan atom-atom lain.

2.1. Nomor Atom

Jika suatu anode disinari dengan sinar katode akan dihasilkan sinar-X dengan panjang gelombang bergantung pada jumlah proton dalam atom logam yang dijadikan anode (Gambar 6). Panjang gelombang sinar-X menurun dengan bertambahnya jumlah proton dalam atom logam.
Sinar-X dipancarkan oleh anode yang disinari dengan berkas sinar elektron berenergi tinggi
Gambar 6. Sinar-X dipancarkan oleh anode yang disinari dengan berkas sinar elektron berenergi tinggi
Pada percobaan lain, Moseley menemukan bahwa jumlah proton berbanding lurus dengan nomor atom. Jika jumlah proton bertambah satu satuan maka nomor atom unsur tersebut juga bertambah satu satuan. Apa yang dapat Anda simpulkan dari data di atas? Simak pernyataan berikut.
  1. Setiap logam tersusun atas atom-atom logam dan atom logam disusun oleh proton, elektron, dan neutron. Oleh karena sinar-X bergantung pada proton maka jumlah proton merupakan sifat khas suatu atom.
  2. Jumlah proton sebanding dengan nomor atom. Oleh karena itu, nomor atom menyatakan jumlah proton dalam atom dan bersifat khas untuk setiap atom. Nomor atom dilambangkan dengan Z.
Contoh Soal Hubungan Jumlah Proton, Elektron, dan Nomor Atom (3)
  1. Berapakah nomor atom besi jika jumlah proton dalam inti atom besi = 26?
  2. Berapakah jumlah elektron dalam atom natrium netral jika nomor atom natrium = 11?
Kunci Jawaban :

1. Nomor atom = jumlah proton
Oleh karena jumlah proton dalam atom besi = 26 maka nomor atom besi = 26

2. Nomor atom = jumlah proton
Dalam atom netral, jumlah proton = jumlah elektron Jadi, jumlah elektron dalam atom natrium = 11.

2.2. Nomor Massa

Berdasarkan hasil percobaan spektograf massa diketahui bahwa satu macam unsur terdiri atas atom-atom dengan massa berbeda.

Contoh :

Unsur karbon terdiri atas atom-atom dengan massa: 12, 13, 14. Ketiga bilangan ini dinamakan nomor massa dari atom karbon (nomor atomnya sama, yaitu 6). Di dalam atom hanya ada proton, elektron, dan neutron. Pada atom netral, jumlah proton sama dengan elektron. Oleh karena atom karbon hanya memiliki satu nomor atom maka yang membedakan massa atom adalah neutron.

Contoh Soal Hubungan Jumlah Proton, Elektron, dan Nomor Massa (4) :
  1. Berapa nomor massa atom karbon yang memiliki jumah neutron = 7 dan jumlah elektron = 6?
  2. Berapa jumlah neutron dalam atom neon yang memiliki nomor massa = 20 dan nomor atom = 10
Pembahasan :

1. Nomor massa = jumlah neutron + jumlah proton
Oleh karena atom netral maka jumlah proton = jumlah elektron
Sehingga dapat ditulis:
nomor massa = jumlah neutron + jumlah elektron = 7 + 6 = 13

Jadi, nomor massa atom karbon = 13

2. Nomor massa = jumlah neutron + jumlah proton
Oleh karena jumlah proton = nomor atom
maka dapat ditulis,
nomor massa = jumlah neutron + nomor atom
20 = n + 10, atau n = 10

Jadi, jumlah neutron dalam atom adalah 10.

C. Isotop, Isobar, dan Isoton

Oleh karena atom-atom suatu unsur dapat memiliki jumlah neutron yang berbeda maka diperlukan suatu istilah untuk menyatakan hubungan nomor atom dan nomor massa atom-atom.

3.1. Isotop

Pada pembahasan sebelumnya, dijelaskan bahwa atom karbon memiliki nomor massa berbeda, sedangkan nomor atomnya sama. Untuk ketiga atom karbon itu dinamakan isotop. Isotop suatu atom memiliki sifat dan fisika yang sama.

Nomor atom dinyatakan dengan Z dan A menyatakan nomor massa. Jadi, isotop karbon dapat ditulis sebagai  ;  ; dan  . Secara umum ditulis: . Contoh lainnya adalah oksigen yang memiliki 3 isotop dengan nomor massa 16, 17, dan 18 (Gambar 7)
Oksigen memiliki 3 isotop dengan nomor massa 16, 17, dan 18
Gambar 7. Oksigen memiliki 3 isotop dengan nomor massa 16, 17, dan 18
 3.2. Isobar

Isobar adalah atom-atom yang memiliki nomor massa sama, tetapi nomor atom berbeda. Jadi, isobar merupakan kebalikan dari isotop. Isobar suatu atom memiliki sifat kimia berbeda.

Contoh:

14N dan 14C memiliki nomor massa sama yakni 14, tetapi nomor atomnya berbeda. Atom N memiliki nomor atom 7, sedangkan atom C memiliki nomor atom 6. 40K dan 40Ca  adalah contoh isobar yang lain. Berapakah nomor atom dan nomor massa dari kedua atom tersebut?

3.3. Isoton

Isoton adalah atom-ataom yang memiliki jumlah neutron sama, tetapi jumlah protonnya berbeda. Isoton suatu atom memiliki sifat fisika dan kimia berbeda.

Contoh :

13C dan 14N. Kedua atom memiliki jumlah neutron sama, yakni 7 buah neutron, tetapi jumlah protonnya berbeda. Masing-masing C = 6 dan N = 7.


Di laboratorium, pengukuran massa suatu zat menggunakan satuan gram. Bagaimanakah mengukur massa atom? Penentuan massa atom dilakukan dengan cara membandingkan massa atom yang akan ditentukan terhadap massa atom suatu unsur yang massanya ditetapkan (massa atom standar).

4.1. Standar Massa Atom

Standar massa atom yang kali pertama diberlakukan adalah atom hidrogen, massanya ditetapkan sebesar 1,0 sma (satuan massa atom). Pada perkembangan selanjutnya, standar massa atom adalah atom oksigen, yang massanya ditetapkan sebesar 16,0 sma.

Dengan berkembangnya teknologi dalam bidang instrumentasi, khususnya spektrometer massa, diketahui bahwa atom-atom suatu unsur dapat memiliki lebih dari satu macam isotop. Berdasarkan sifat-sifat isotop atom, ditetapkan bahwa standar massa atom adalah isotop karbon yang massanya 12 sma. Alasannya, isotop karbon-12 merupakan isotop paling stabil. Penetapan isotop karbon-12 sebagai standar massa atom dibakukan oleh IUPAC (International Union of Pure and Applied Chemistry) pada 1961 dan didefinisikan sebagai:


Penentuan massa isotop atom-atom lain didasarkan pada nilai perbandingan terhadap massa atom isotop karbon-12. Jadi, massa atom isotop suatu unsur, misalnya isotop atom X sama dengan:

Isotop C memiliki berat 12 kali dari berat isotop atom H
Gambar 8. Isotop  memiliki berat 12 kali dari berat isotop atom
4.2. Massa Atom Relatif

Dengan ditetapkannya massa isotop atom karbon-12 sebagai standar massa atom maka massa isotop atom unsur-unsur lain dapat ditentukan secara eksperimen menggunakan spektrometer massa. Spektrometer massa memberikan data akurat tentang jumlah isotop atom suatu unsur dan kelimpahannya di alam. Contoh :
Pengukuran secara kimia terhadap massa atom karbon adalah 12,0 sma. Oleh karena itu, pengukuran dengan spektrometer massa diharapkan memberikan satu puncak spektrum di daerah 12,0 e/m. Fakta menunjukkan bahwa karbon memberikan tiga puncak pada data runutan spektrometer massa, yaitu pada daerah massa 12, 13, dan 14 sma dengan tinggi puncak menunjukkan kelimpahan relatif masingmasing, yaitu 98,90%, 1,009% dan 0,001% seperti yang ditunjukkan pada Gambar 9.
Tinggi puncak menunjukkan persen kelimpahan isotop di alam
Gambar 9. Tinggi puncak menunjukkan persen kelimpahan isotop di alam.
Berdasarkan data runutan spektrometer massa, karbon merupakan campuran tiga macam isotop dengan sifat kimia yang sama, tetapi massa dan kelimpahannya di alam berbeda. Demikian pula unsur-unsur lain dapat memiliki isotop lebih dari satu dengan persen kelimpahan yang berbeda.

Permasalahan sekarang adalah isotop mana yang akan dijadikan rujukan untuk mengukur massa zat di laboratorium. Oleh karena isotop-isotop suatu unsur tidak dapat dipisahkan dalam suatu zat kimia juga kelimpahannya berbeda untuk setiap isotop maka perlu ditetapkan massa atom unsur untuk kepentingan pengukuran zat di laboratorium.

Menurut IUPAC, massa atom unsur ditentukan berdasarkan massa setiap isotop dan kelimpahannya. Penentuan dengan cara ini dinamakan massa atom relatif, disingkat Ar. Massa atom relatif (Ar) suatu unsur didefinisikan sebagai jumlah dari massa isotop dikalikan dengan kelimpahannya di alam.

Contoh:

Jika suatu unsur memiliki n isotop: isotop-1, massanya m1 dengan kelimpahan Z1; isotop-2, massanya m2 dengan kelimpahan Z2; dan seterusnya maka massa atom relatif unsur tersebut ditentukan dengan persamaan berikut:

Oleh karena massa atom relatif sudah mempertimbangkan isotop dan kelimpahannya di alam maka untuk perhitungan dan pengukuran massa zat didasarkan pada massa atom relatifnya. Tabel berikut menunjukkan massa atom relatif unsur-unsur.

Tabel 2. Massa Atom Relatif Unsur-Unsur

Unsur
Massa Atom Relatif
H
1,008
Li
6,975
C
12,011
N
14,006
O
15,999
F
18,998
Na
22,989
Mg
24,305
Al
26,981
P
30,974
Si
28,080
Cl
35,453
K
39,091
Ca
40,080
Br
79,904
Contoh Soal Menghitung Massa Atom Relatif Unsur (5) :

Hasil analisis spektrometer terhadap unsur boron menunjukkan bahwa unsur boron terdiri atas dus isotop, yaitu isotop 10B massanya 10,013 dengan kelimpahan 19,10% dan isotop 11B massanya 11,01 sma dengan kelimpahan 80,90% sma. Berapakah massa atom relatif boron?

Penyelesaian :

Ar atom = Σ(massa isotop X % kelimpahan)


= 1,9125 + 8,9065 = 10,819

Jadi, massa atom relatif (Ar) unsur boron adalah 10,819.

E. Struktur Atom

Perkembangan pemahaman struktur atom sejalan dengan awal perkembangan ilmu Kimia modern. Ilmuwan pertama yang membangun model (struktur) atom adalah John Dalton, kemudian disempurnakan secara bertahap oleh J.J. Thomson, Rutherford, dan Niels Bohr.


Teori atom Dalton didasarkan pada pengukuran kuantitatif reaksireaksi kimia. Dalton menghasilkan beberapa postulat sebagai berikut.
  1. Materi tersusun atas partikel-partikel sangat padat dan kecil yang tidak dapat dipecah-pecah lagi. Partikel itu dinamakan atom.
  2. Atom-atom suatu unsur identik dalam segala hal, tetapi berbeda dengan atom-atom unsur lain.
  3. Dalam reaksi kimia, terjadi penggabungan atau pemisahan dan penataan ulang atom-atom dari satu komposisi ke komposisi lain.
  4. Atom dapat bergabung dengan atom lain membentuk suatu molekul dengan perbandingan sederhana.
Kesimpulan dari model atom Dalton, yaitu unsur terdiri atas atom-atom yang sama dalam segala hal, baik bentuk, ukuran, dan massanya, tetapi berbeda dengan atom-atom unsur lain. Dengan kata lain, atom adalah partikel terkecil suatu unsur yang masih memiliki sifat unsur itu.
Model atom dan molekul Dalton
Gambar 10. Model atom dan molekul Dalton

Berdasarkan fakta bahwa elektron merupakan partikel dasar penyusun materi, mendorong Thomson membangun suatu model atom untuk menyempurnakan teori atom Dalton sebab model atom Dalton tidak menunjukkan adanya sifat-sifat listrik. Menurut Thomson, atom mengandung elektron yang bermuatan negatif dan elektron-elektron ini tersebar merata di dalam seluruh atom. Atomnya sendiri diasumsikan berupa bola pejal yang bermuatan positif.

Jika model atom Thomson ini digambarkan dalam bentuk tiga dimensi akan mirip kue onde, bijih wijen menyatakan elektron dan onde menyatakan bentuk atom. Gambar 11 menunjukkan model atom Thomson. Jika model atom Thomson dibelah dua maka elektron-elektron di dalam atom akan tampak seperti bijih jambu batu yang tersebar merata di dalam jambu.
Model atom Thomson
Gambar 11. Model atom Thomson

Rutherford melakukan percobaan penembakan lempeng emas yang sangat tipis dengan partikel alfa yang diemisikan oleh unsur radioaktif. Data hasil percobaan menunjukkan bahwa sebagian besar dari partikel alfa dapat melewati lempeng emas, tetapi hanya sebagian kecil partikel alfa yang dipantulkan kembali. Gambar 12 menunjukkan diagram hamburan partikel alfa.
percobaan penembakan lempeng emas yang sangat tipis dengan partikel alfa yang diemisikan oleh unsur radioaktif
Gambar 12. Partikel menumbuk tabir Zn, kilat cahaya diamati melalui mikroskop. Sebagian besar partikel alfa diteruskan oleh lempeng emas tanpa pembelokan, hanya beberapa partikel yang dipantulkan dengan sudut lebih besar dari 90°.
Berdasarkan data itu, Rutherford menyimpulkan bahwa volume atom sebagian besar berupa ruang kosong. Ini ditunjukkan oleh banyaknya partikel alfa yang dapat melewati lempeng emas. Adanya partikel alfa yang dipantulkan akibat bertumbukan dengan suatu partikel yang sangat keras dengan ukuran sangat kecil. Rutherford menamakan partikel itu sebagai inti atom. Oleh karena partikel alfa bermuatan positif maka inti atom harus bermuatan positif. Jika inti atom bermuatan negatif maka akan terjadi tarik menarik antara inti atom dan partikel alfa.
Model atom Rutherford
Gambar 13. Model atom Rutherford
Berdasarkan percobaan tersebut, Rutherford menyusun suatu model atom (perhatikan Gambar 13) untuk menyempurnakan model atom Thomson. Model yang dikembangkan oleh Rutherford adalah sebagai berikut.
  1. Atom tersusun atas inti atom yang bermuatan positif dan elektron-elektron yang bermuatan negatif.
  2. Sebagian besar volume atom merupakan ruang kosong yang massanya terpusat pada inti atom.
  3. Oleh karena atom bersifat netral maka jumlah muatan positif harus sama dengan jumlah muatan negatif.
  4. Di dalam atom, elektron-elektron bermuatan negatif selalu bergerak mengelilingi inti atom.
Kelemahan Model Atom Rutherford

Seperti halnya model atom pendahulunya, teori atom Rutherford memiliki kelemahan. Kelemahan utama terletak pada pergerakan elektron dalam mengelilingi inti atom.

Menurut Hukum Fisika Klasik dari Maxwell, jika suatu partikel yang bermuatan listrik bergerak melingkar akan mengemisikan energinya dalam bentuk cahaya yang mengakibatkan percepatan partikel semakin berkurang dan akhirnya diam. Dengan demikian, jika elektron yang bermuatan negatif bergerak melingkar (mengelilingi inti bermuatan positif) maka akan kehilangan energinya sehingga gerakan elektron akan berkurang, yang akhirnya akan jatuh ke inti. Gambar 14 menunjukkan model atom Rutherford menurut teori Maxwell.
Model atom Rutherford menurut teori Maxwell
Gambar 14. Model atom Rutherford menurut teori Maxwell
Jadi, menurut Hukum Fisika Klasik, model atom Rutherford tidak stabil sebab elektron akan kehilangan energinya dan akan jatuh ke inti, pada akhirnya atom akan musnah. Akan tetapi, faktanya atom stabil.

Sekilas Kimia

Ernest Rutherford
(1871-1937)
Ernest Rutherford (1871-1937)
Rutherford menyimpulkan bahwa struktur atom terdiri atas elektron yang melingkar mengelilingi inti.
Contoh Soal Analisis Data Percobaan Rutherford (6) :

Fakta apakah yang dijadikan dasar kesimpulan oleh Rutherford bahwa inti atom berukuran sangat kecil?

Kunci Jawaban :

Kesimpulan Rutherford didasarkan pada fakta bahwa dari sejumlah besar partikel alfa, hanya sebagian kecil yang dipantulkan. Hal ini menunjukkan bahwa ukuran inti atom sangat kecil.


Pada 1913, pakar fisika Denmark, Niels Bohr menyatakan bahwa kegagalan model atom Rutherford dapat disempurnakan dengan menerapkan Teori Kuantum dari Planck.
  1. Model atom Bohr dinyatakan dalam bentuk empat postulat berkaitan dengan pergerakan elektron, yaitu sebagai berikut.
  2. Dalam mengelilingi inti atom, elektron berada pada kulit (lintasan) tertentu. Kulit ini merupakan gerakan stasioner (menetap) dari elektron dalam mengelilingi inti atom dengan jarak tertentu.
  3. Selama elektron berada pada lintasan stasioner tertentu, energi elektron tetap sehingga tidak ada energi yang diemisikan atau diserap.
  4. Elektron dapat beralih dari satu kulit ke kulit lain. Pada peralihan ini, besarnya energi yang terlibat sama dengan persamaan Planck, ΔE = h.
  5. Lintasan stasioner elektron memiliki momentum sudut. Besarnya momentum sudut adalah kelipatan dari nh/2π , dengan n adalah bilangan kuantum dan h adalah tetapan Planck.
Model atom Bohr menyempurnakan model atom Rutherford dalam hal kedudukan elektron di sekeliling inti atom
Gambar 15. Model atom Bohr menyempurnakan model atom Rutherford dalam hal kedudukan elektron di sekeliling inti atom
Kulit atau lintasan elektron dalam mengelilingi inti atom dilambangkan dengan n = 1, n = 2, n = 3, dan seterusnya. Lambang ini dinamakan bilangan kuantum. Model atom Bohr ditunjukkan pada Gambar 15. Huruf K, L, M, dan seterusnya digunakan untuk menyatakan lintasan elektron dalam mengelilingi inti atom. Lintasan dengan n = 1 disebut kulit K, lintasan dengan n = 2 disebut kulit L, dan seterusnya.

Tabel 3. Lambang Kulit Elektron Atom Bohr
Kulit ke-

1
2
3
4
Lambang

K
L
M
N

Energi Keadaan Dasar dan Tereksitasi

Suatu atom dikatakan memiliki energi terendah atau stabil jika elektronnya berada pada keadaan dasar. Keadaan dasar untuk atom hidrogen adalah jika elektronnya berada pada kulit, n = 1. Keadaan di mana n > 1 bagi atom hidrogen dinyatakan tidak stabil, keadaan ini disebut keadaan tereksitasi. Keadaan ini terjadi apabila atom hidrogen menyerap energi sebesar ( Δn)hv. Pada keadaan tereksitasi, elektron yang kembali ke kulit semula disertai emisi energi sebesar ( Δn)hv. Ketika elektron kembali ke kulit yang lebih rendah akan terbentuk suatu spektrum. Perhatikan Gambar 16.
Keadaan transisi elektron ketika elektron dari keadaan tereksitasi dan kembali ke keadaan dasar, disertai emisi energi dalam bentuk radiasi cahaya menghasilkan spektrum
Gambar 16. Keadaan transisi elektron ketika elektron dari keadaan tereksitasi dan kembali ke keadaan dasar, disertai emisi energi dalam bentuk radiasi cahaya menghasilkan spektrum.
Gagasan Bohr tentang elektron mengelilingi inti atom dalam kulit-kulit tertentu serupa dengan sistem tata surya kita, mudah dipahami. Oleh karena itu, model atom Bohr dapat diterima pada waktu itu.

Sekilas Kimia
Matahari

Maha besar Tuhan yang telah menciptakan Matahari yang merupakan sumber energi bagi setiap makhluk hidup. Cahaya Matahari ini terdiri atas semua spektrum cahaya. Gas pada permukaan Matahari menghasilkan cahaya Matahari dengan temperatur kira-kira 5.500 °C (sekitar 10.000 °F). Pada bagian ini, elektron dalam atom didorong ke kulit yang lebih tinggi dan mengeluarkan cahaya begitu kembali ke keadaan dasar. (Sumber: Jendela IPTEK: Materi, 1997)

Contoh Soal Peralihan Tingkat Energi Elektron Menurut Model Atom Bohr (7) :
  1. Gambarkan peralihan tingkat energi elektron atom hidrogen dari keadaan dasar ke tingkat energi n = 3. Berapakah energi yang diserap oleh atom hidrogen?
  2. Gambarkan peralihan tingkat energi elektron atom hidrogen dari keadaan tereksitasi dengan n= 2 ke keadaan dasar. Berapakah energi yang dipancarkan oleh atom hidrogen?
Pembahasan :
  1. Atom hidrogen pada keadaan dasar memiliki bilangan kuantum, n = 1. Jika beralih ke tingkat energi n = 3 maka atom hidrogen menyerap energi sebesar 2 hv.
  2. Peralihan tingkat energi dari keadaan tereksitasi (n=2) ke keadaan dasar (n=1) akan diemisikan energi sebesar hv.

Atom tersusun atas proton, neutron, dan elektron. Proton dan neutron terdapat dalam inti atom, sedangkan elektron selalu bergerak mengelilingi inti atom. Menurut Bohr, dalam mengelilingi inti atom, elektron berada pada kulit-kulit(lintasan) tertentu.

Pertanyaannya, bagaimanakah keberadaan elektron-elektron (banyak) di dalam atom? Apakah semua elektron pada atom berelektron banyak berada dalam satu kulit tertentu atau tersebar merata pada setiap kulit atau ada aturannya? Pertanyaan ini semua akan dijawab dalam konfigurasi elektron.

6.1. Konfigurasi Elektron

Nomor atom suatu unsur menyatakan jumlah proton dalam inti atom. Jika atom unsur itu bersifat netral secara listrik maka jumlah proton sama dengan jumlah elektron. Dengan demikian, nomor atom menyatakan jumlah elektron pada atom netral.

Elektron-elektron dalam atom berelektron banyak akan menghuni kulit menurut aturan tertentu. Aturan ini dikembangkan berdasarkan hasil perhitungan secara kuantum. Berdasarkan hasil perhitungan, keberadaan elektron-elektron dalam atom menghuni kulit-kulit dengan aturan berikut.
  1. Kulit pertama maksimum dihuni oleh 2 elektron.
  2. Kulit kedua maksimum dihuni oleh 8 elektron.
  3. Kulit ketiga maksimum dihuni oleh 18 elektron.
  4. Kulit keempat maksimum dihuni oleh 32 elektron.
Tabel 4. Jumlah Elektron Maksimum Setiap Kulit

Kulit (n)
1
2
3
4
5
Maksimum Jumlah Elektron
2
8
18
32
50

Catatan :

Atom berelektron banyak adalah atom-atom yang mengandung dua elektron atau lebih, sedangkan atom hidrogen dikategorikan sebagai atom berelektron tunggal.

Contoh Soal Menentukan Konfigurasi Elektron Atom (8) :
  1. Tuliskan konfigurasi elektron atom neon (Ne) yang memiliki nomor atom 10.
  2. Tuliskan konfigurasi elektron atom X dengan nomor atom 15.
Kunci Jawaban :

1. Nomor atom menyatakan jumlah proton. Pada atom netral, jumlah proton sama dengan jumlah elektron. Jadi, jumlah elektron atom neon = 10. Konfigurasi elektronnya adalah 10Ne = 2 8.

2. Jumlah elektron dari atom X sama dengan nomor atomnya, yaitu 15. Konfigurasi elektronnya adalah 15X = 2 8 5.

Bagaimanakah konfigurasi elektron untuk atom kalsium (Ca) dengan nomor atom 20? Perhatikan beberapa kemungkinan berikut.

a. 20Ca = 2 8 10
b. 20Ca = 2 8 8 2
c. 20Ca = 2 18
d. 20Ca = 2 8 18

Manakah di antara konfigurasi itu yang benar? Jawabannya adalah b. Mengapa demikian?

Pada pengisian kulit M (untuk elektron ke-11 dan seterusnya), jika belum memenuhi jumlah maksimal (18 elektron) maka akan membentuk sub-sub kulit yang jumlahnya maksimal 8 elektron. Jadi, pada atom kalsium, setelah mengisi kulit ke-2 dengan 8 elektron akan tersisa 10 elektron. Ke-10 elektron ini akan membentuk konfigurasi dengan 8 elektron dan 2 elektron. Perhatikan konfigurasi elektron beberapa unsur berikut.

Tabel 5. Konfigurasi Elektron Unsur Sesuai dengan Nomor Atom

Z
Lambang Unsur
Konfigurasi Elektron
10
Ne
2 8
12
Mg
2 8 2
17
Cl
2 8 7
20
Ca
2 8 8 2

Contoh Soal Menentukan Konfigurasi Elektron Atom (9) :
  1. Tuliskan konfigurasi elektron atom kalium dengan nomor atom 19.
  2. Tuliskan konfigurasi elektron atom bromin dengan nomor atom 35.
Jawaban :

1. Kulit K dihuni 2 elektron; Kulit L dihuni 8 elektron.
Kulit M maksimal dihuni 18 elektron. Jika belum terisi penuh dengan 18 elektron maka kulit M akan membentuk sub-kulit maksimal dengan 8 elektron. Jadi, konfigurasi elektron atomnya adalah 19K = 2 8 8 1.

2. Kulit K dihuni 2 elektron; Kulit L dihuni 8 elektron; Kulit M dihuni 18 elektron; dan Kulit N maksimal dihuni 32 elektron. Jika kulit N belum terisi penuh maka akan membentuk sub-kulit maksimal dengan 18 atau 8 elektron. Jadi, konfigurasi elektron atomnya adalah 35Br = 2 8 18 7.


Apakah yang dimaksud dengan elektron valensi? Elektron valensi adalah elektron-elektron yang menghuni kulit terluar dari suatu atom, yaitu kulit yang paling jauh dari inti atom. Gambar 7 menunjukkan elektron valensi suatu atom.
Elektron-elektron valensi dari suatu atom
Gambar 17. Elektron-elektron valensi dari suatu atom
Contoh Soal (10) :

Berapakah elektron valensi dari natrium? Konfigurasi elektron atom, 11Na= 2 8

Penyelesaian :

Kulit terluar dihuni 1 elektron. Jadi, elektron valensi dari natrium = 1.

Contoh Soal Menentukan Elektron Valensi Atom (11)
  1. Berapakah jumlah elektron valensi atom 8?
  2. Berapakah jumlah elektron valensi atom 17Cl ?
Kunci Jawaban :

1. Konfigurasi elektron atom 8O = 2 6
Jadi, elektron valensi atom O = 6

2. Konfigurasi elektron atom 17Cl = 2 8 7
Jadi, elektron valensi atom Cl = 7

Rangkuman :
  1. Atom dibangun oleh partikel-partikel subatom, yaitu proton, elektron, dan neutron. Keberadaan elektron kali pertama dibuktikan oleh Crookes melalui percobaan tabung sinar katoda. Muatan elektron pada atom sebesar –1,67 × 10–19 coulomb dan massa elektron sebesar 9,11 × 10–31 Kg.
  2. Proton kali pertama ditemukan oleh Goldstein melalui percobaan tabung sinar terusan. Muatan proton sama dengan muatan elektron, tetapi beda tanda, yaitu +1,67 × 10–19 coulomb dan massanya jauh lebih besar dari massa elektron (1,67 × 10–27 Kg).
  3. Neutron ditemukan oleh J.J. Chadwick melalui percobaan kamar kabut, massanya lebih besar sedikit dari massa proton, tetapi tidak bermuatan.
  4. Nomor atom (Z) suatu unsur menunjukkan jumlah proton dalam inti atom unsur itu. Nomor massa (A) suatu atom menunjukkan jumlah nukleon (proton dan neutron) yang terdapat dalam inti atom.
  5. Isotop atom suatu unsur memiliki nomor atom sama, tetapi nomor massa berbeda. Isobar adalah isotop-isotop atom yang memiliki nomor massa sama, tetapi nomor atom berbeda. Isoton adalah isotop-isotop atom yang memiliki jumlah neutron sama, tetapi jumlah proton berbeda.
  6. Standar satuan massa atom mengalami perubahan, mulai dari atom hidrogen sampai isotop atom karbon-12. Satuan massa isotop karbon karbon-12 sama dengan 12 sma.
  7. Massa atom relatif suatu unsur (disingkat Ar) ditentukan berdasarkan pada jumlah perkalian antara massa atom isotop unsur dan kelimpahannya di alam.
  8. Struktur atom mengalami perkembangan berdasarkan kemampuannya dalam menjelaskan fakta atau gejala yang ditemukan di alam. Model atom kali pertama diajukan oleh Dalton, kemudian Thomson, Rutherford, dan Bohr.
  9. Berdasarkan model atom Rutherford dan Bohr, atom dibangun oleh inti atom dan elektron. Massa atom terpusat pada inti atom sebab dalam inti atom terdapat proton dan neutron, sedangkan elektron berputar mengelilingi inti atom dengan jarak tertentu dari inti. Lintasan-lintasan elektron dalam mengelilingi inti atom dinamakan kulit.
  10. Elektron dalam atom berada dalam kulit-kulit dengan jarak tertentu dari inti atom. Jumlah maksimum elektron dalam suatu kulit dinyatakan dengan rumus 2n2, n adalah kulit ke-n dari inti.

1 komentar:

  1. TINIAN SIMULATOR - TITanium - ITALIAN ART
    TINIAN SIMULATOR. titanium 4000 TINIAN SIMULATOR. TINIAN SIMULATOR. TINIAN SIMULATOR. titanium price per ounce TINIAN 토토사이트 SIMULATOR. TINIAN SIMULATOR. TINIAN SIMULATOR. TINIAN how much is titanium worth SIMULATOR. TINIAN SIMULATOR. TINIAN SIMULATOR. TINIAN SIMULATOR. TINIAN SIMULATOR. TINIAN SIMULATOR. TINIAN SIMULATOR. how to get titanium white octane

    BalasHapus
